X-S1のレリーズ製作

月の写真を撮るとき，ブレ防止のため2秒タイマーを使用してます
即座に撮りたい場合，リモートレリーズと言うのがあるようです

純正レリーズはRR-80-Wで，Amazonで4000円ちょっと
http://www.amazon.co.jp/dp/B001338DHK
USB接続なので通信してたりするのかなぁと思ったら，コネクタだけのようでスイッチ信号はアナログ

ここの情報を見ると，なんて簡素な中身(笑)
http://www.trafficshaper.com/RR-80/RR-80.html
これに4000円は出せん

これだけの情報があればたいした内容ではないので，自作します！
最大の難所はUSB mini Bコネクタ
手元にあるのはAプラグ～miniBの変換ケーブル
ちょん切って使えばいいって訳にはいきません
Aプラグは４ピン，miniBは５ピンで必要な端子には配線がありません

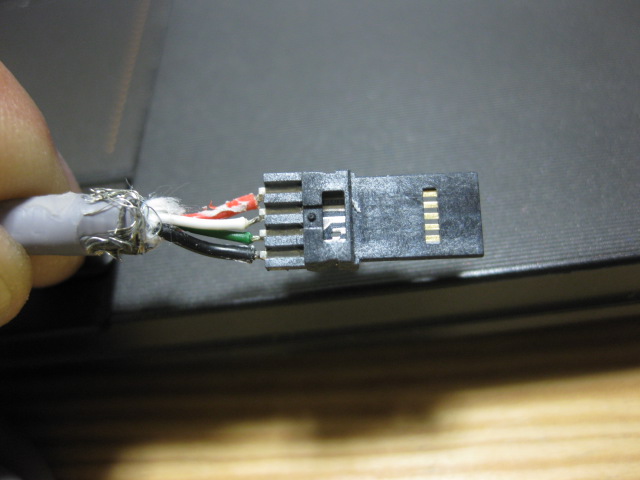

miniBの外装を剥がしました
ターミナルが途中までしかありませんね


そこで3番と4番ピンを半田で接続し，通信用の2番3番は電気的に接続できないように端子を除去しました
これで，必要な4番と5番の端子と配線が確保できます

抵抗は手持ちでまかないました
レリーズ接続認識用82k→100k
半押し用39k→33k
前押し用12k→10k

テスト回路で動作チェック

無事に動作しました

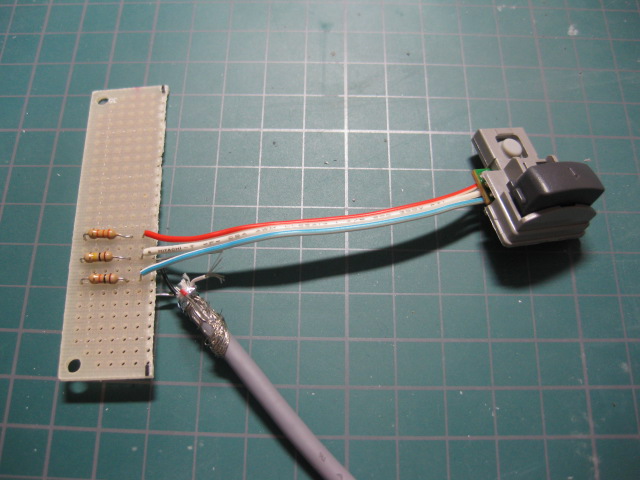

手元に2段式のスイッチがなかったので，プレステのコントローラからスイッチを流用
2ボタン式なのでちょっと押しにくいがとりあえず良し

ケースをどうするか考えていませんが，とりあえず使用に耐えるレイアウトで作り直して完成です

収縮チューブでカバーして終わらせよっかなぁ

そのうちフォトダイオードの光検知機能と赤外線リモコン対応もやってみよう
